AFFÛTEUSE BRISE-COPEAUX SUR SCIES CIRCULAIRES AVEC DENTS EN CARBURE DE TUNGSTÈNE
POINTS FORTS
- 2 axes CNC pour un travail automatique programmable depuis le panneau de commande
- 1 axe pneumatique pour déplacer le brise-copeaux à droite et à gauche
- Pas de dent programmable
- Facile à utiliser
- Machine très compacte avec une large gamme de diamètres de disques : de 210 à 650 mm.

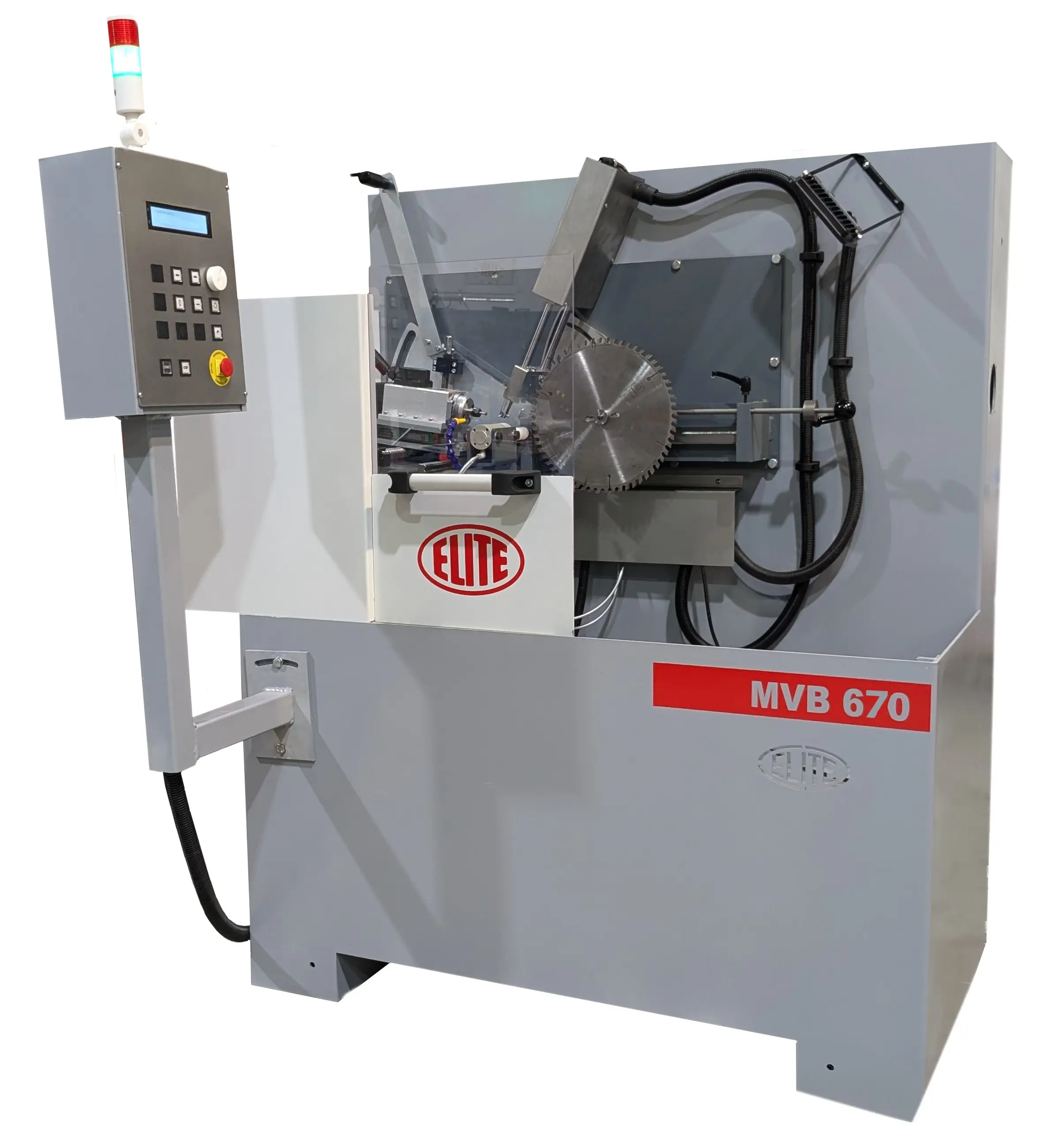

ELITE MVB 670. LE CONCEPT.
Le modèle ELITE MVB 670 est notre affûteur brise-copeaux à l'arrière de la dent pour scies circulaires à dents en carbure ou HSS. Il est proposé dans une configuration demi-cabine, ce qui le rend particulièrement économique pour les ateliers qui nécessitent les plus grandes économies.
Pour scies de ø210 à 650 mm.
Fonctionnement automatique utilisant 2 axes CNC et un axe pneumatique :
- C: Griffe d'alimentation
- X: chemin d'affûtage
- Y: pour centrer le brise-copeaux à commande pneumatique.
Axes manuels:
- Z: mouvement manuel pour centrer la hauteur de la meule
La conception de la cabine assure un accès particulièrement aisé pour un réglage rapide de la préparation de la machine à l'affûtage.
ELITE MVB 670. COMMENT ÇA MARCHE

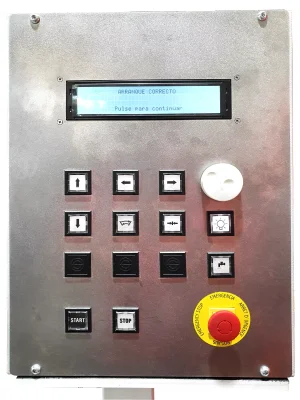

Panneau de configuration facile à utiliser
Le panneau de commande facile à utiliser avec affichage de texte LCD permet la programmation de la machine. Parmi les valeurs programmables figurent:
- Chemin d'affûtage
- Vitesse d'affûtage
- Pas de dent
- Taux d'alimentation des ongles en avance dentaire
- Nombre de dents
- Dents cassées

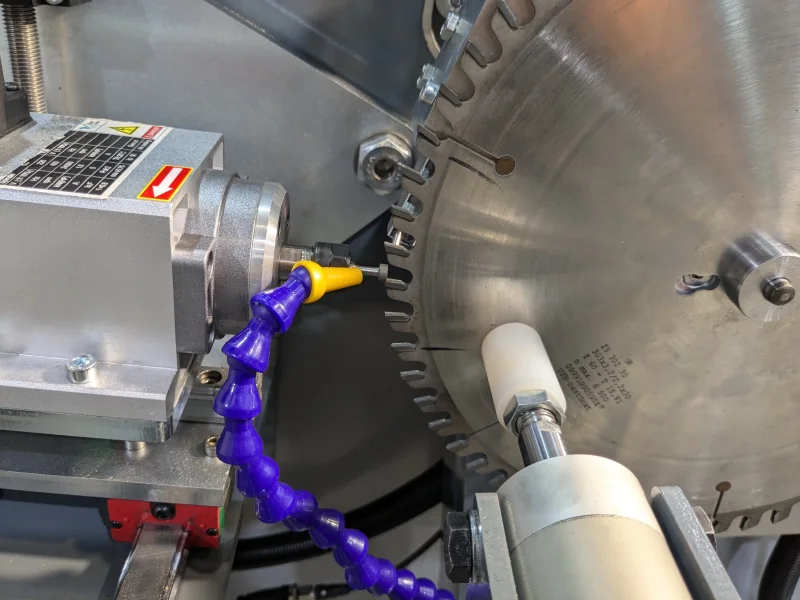

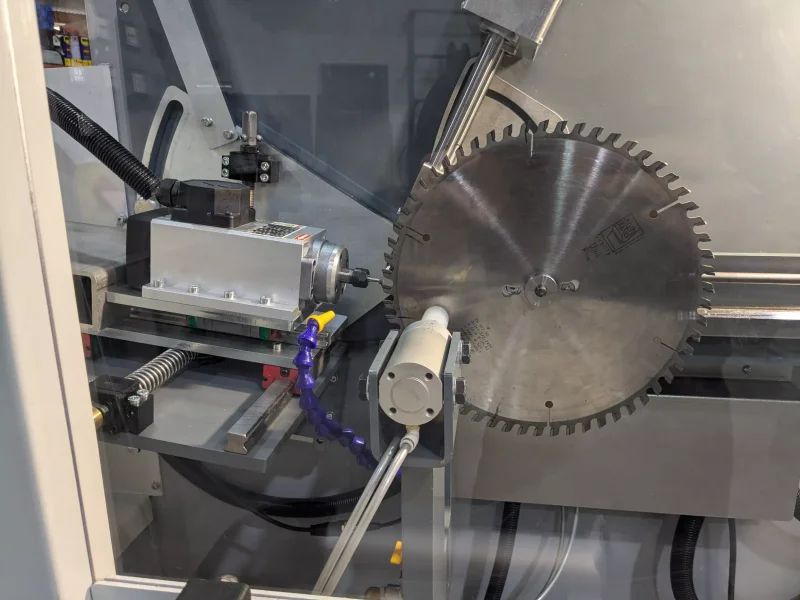

Groupe d'affûtage

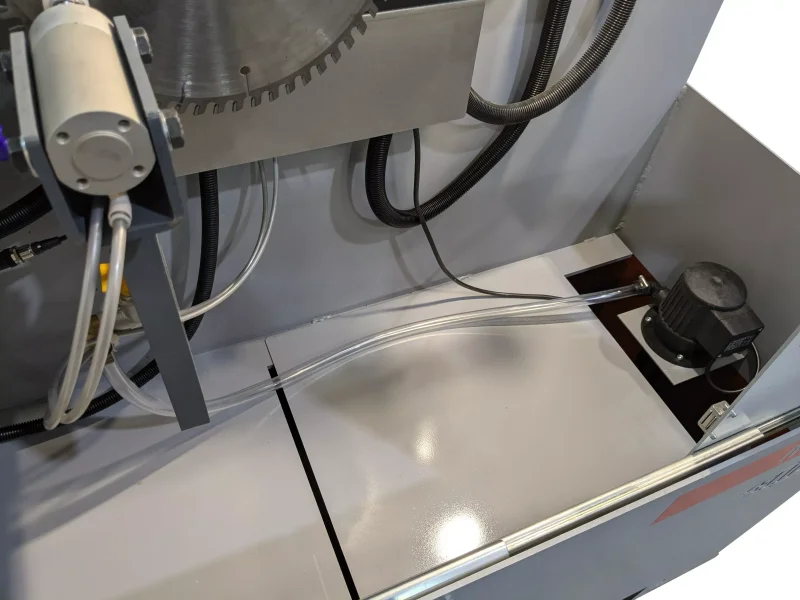

Réservoir de liquide de refroidissement
Grand réservoir de liquide de refroidissement d'une capacité allant jusqu'à 225 litres

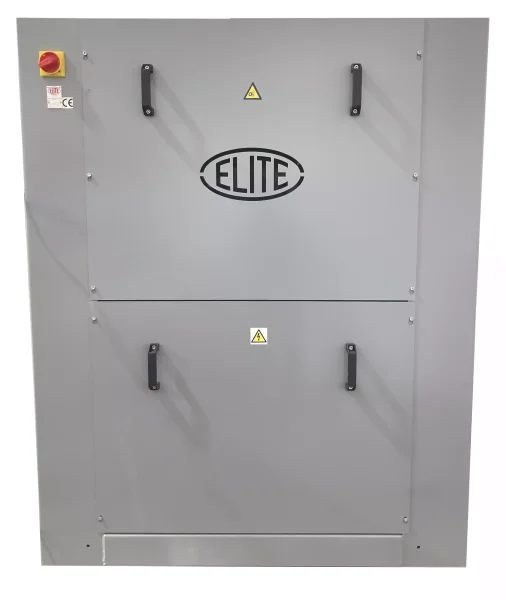

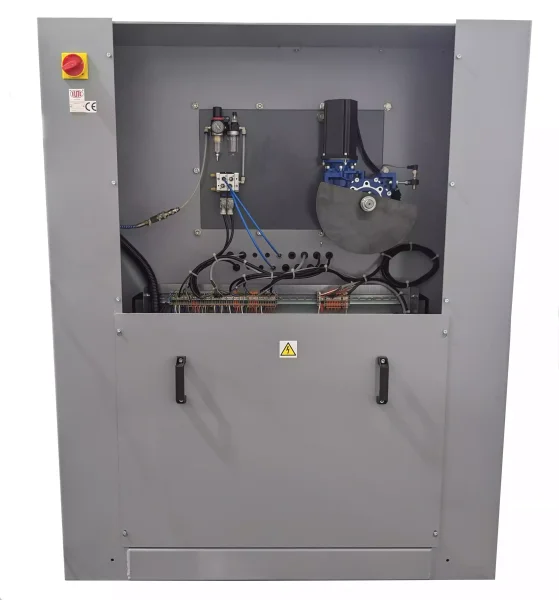

Un accès facile
Conception épurée et accès facile pour l'entretien ou la réparation de la machine.
Maintenance aisée

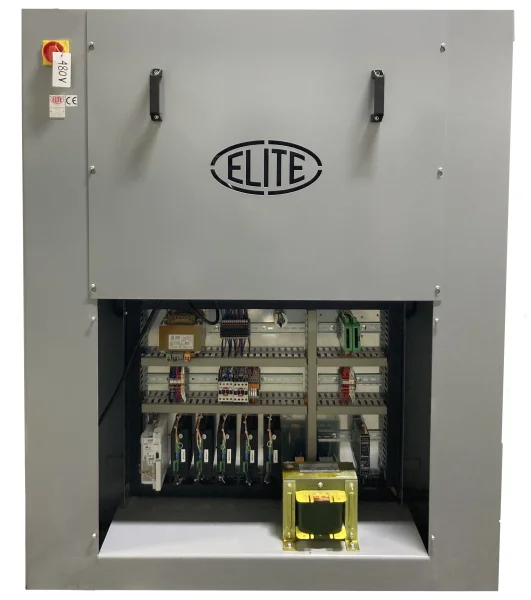

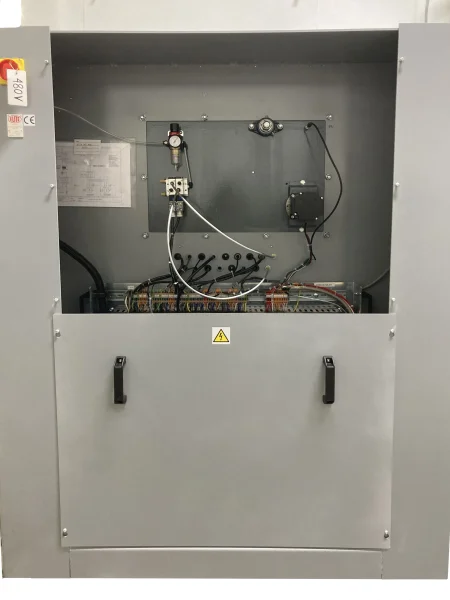

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégée par un capot facile à ouvrir.

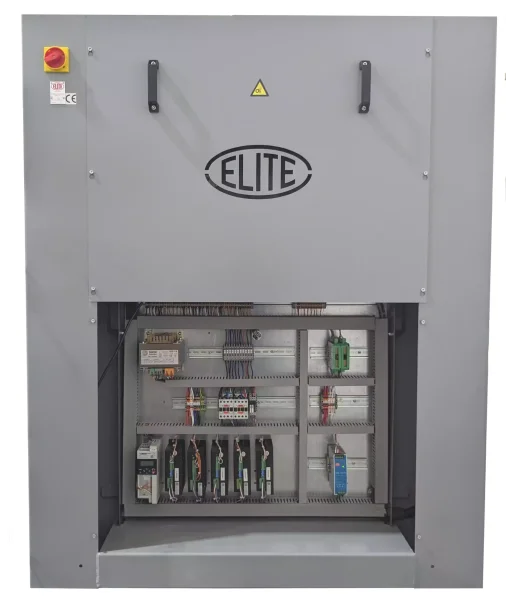

L'armoire électrique est organisée de manière propre, de sorte que la maintenance est facile lorsque vous en avez besoin.
ELITE MVB 670. ÉQUIPEMENT INCLUS
- Support de meule pour meules avec arbre ø32 mm.
- Clou d'alimentation de 3 mm.
- Dispositif d'affûtage en série de diamètres égaux
- Demi-cabine
ELITE MVB 670. SPÉCIFICATIONS
| DONNÉES TECHNIQUES | MVB 670 |
|---|---|
| Diamètre extérieur de la lame de scie | Du ø210 au ø650 mm. (6" à 25,5") |
| Diamètre intérieur de la lame de scie | À partir de ø10 mm. (0,39") |
| Épaisseur du corps de scie | Jusqu'à 8 mm. (0,31") |
| Pas de dent | Jusqu'à 125 mm. (4,9") |
| BRISE-CHIP | |
| Distance entre dents consécutives | Jusqu'à 5 mm. (0,19") |
| AUTRES INFORMATIONS | |
| Moteur de meule | 0,75 kW |
| Vitesse de la meule | réglable jusqu'à 24 000 tr/min |
| Diamètre de la meule pour l'affûtage des dents | de ø50 à ø125 mm. |
| 2 axes CNC | A : Griffe d'alimentation - X : Chemin d'affûtage |
| 1 essieu pneumatique | Y : Centrage de la dent |
| 1 axe manuel | Z : Angle d'affûtage |
| Dimensions des machines | 1440 x 1285 x 1600 mm. |
| Poids de la machine | 520 kg. |
LES PRÉ-REQUIS TECHNIQUES
Connexion d'air précise à 6 bars.
Tension de connexion: 220 V 2Ph 50/60 Hz
Puissance de connexion requise: 1,1 kW
ACCESSOIRES OPTIONNELS RECOMMANDÉS
- Support de scie pour lames et disques à inciser de ø200-450, ø400-650 et ø600-850 mm.
- Bagues de centrage de différentes tailles.
- Dispositif de serrage pour scie circulaire

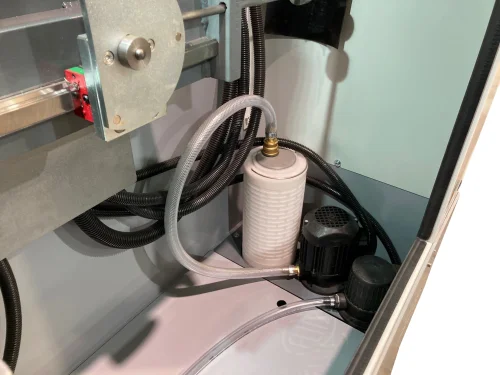

- Système de filtration : modèles ELITE FILTRAmaq UNO, SOLO ou PRO. Filtration jusqu'à 2 µm. Recommandé pour une meilleure qualité d'affûtage.
TÉLÉCHARGER LA BROCHURE
DEMANDE D'INFORMATION
COMPARAISON DES MACHINES EN UN COUP D'ŒIL
| MODÈLE | MEULAGE SUPÉRIEUR | FACE MEULAGE | RECULER LE MEULAGE | RECTIFICATION DES CÔTÉS | MESURE AUTOMATIQUE |
|---|---|---|---|---|---|
| AVB 851 | Toutes les formes de dents | Toutes les formes de dents | Non | Non | Oui |
| AVB 850 | Toutes les formes de dents | Toutes les formes de dents | Non | Non | Non |
| AVB 750 | Toutes les formes de dents | Toutes les formes de dents | Non | Non | Non |
| SVG 850 | Toutes les formes de dents | Dents plates | Non | Non | Non |
| SVG 750 | Toutes les formes de dents | Dents plates | Non | Non | Non |
| MVB 850 | Dents plates | Dents plates | Oui | Non | Non |
| MVB 750 | Non | Non | Oui | Non | Non |
| MVB 670 | Brise-copeau | Non | Non | Non | Non |
| MVB 650 | Non | Dents concave | Non | Non | Non |
| GBT 851 | Non | Non | Non | Oui: les deux côtés en même temps | Oui |
| GBT 850 | Non | Non | Non | Oui: les deux côtés en même temps | Non |
| GBT 750 | Non | Non | Non | Oui: Un côté à la fois | Non |
